Kocioł grzeje na pełnych obrotach, rachunki za gaz szybują w górę, a Twoja podłogówka ledwie zipie? Winowajcą jest bardzo często ignorancja instalatorów i źle wykonany podział instalacji. Dziś bierzemy na warsztat brak sprzęgła hydraulicznego.
Błąd w sztuce: Bezpośrednie wpięcie
Zjawisko jest niezwykle powszechne. Inwestor kupuje drogi, nowoczesny kocioł gazowy, ufa hydraulikowi z "20 letnim stażem", po czym na rozdzielaczach przy ogrzewaniu podłogowym nie uświadczy więcej niż 1l na przepływomierzu.
Z czego to wynika? Kocioł ścienny (szczególnie w przedziale 20-30kW), aby zmieścić się w niewielkiej szafce, wyposażony jest w bardzo małą wewnętrzną pompę obiegową. Ma ona za zadanie jedynie przetłoczyć wodę przez mały, oporowy wymiennik w samym kotle. Nigdy w życiu taka pompa (o np. 6 metrach podnoszenia) nie jest w stanie pociągnąć kilkudziesięciu lub kilkuset litrów wody znajdującej się w Twojej "podłogówce" (szczególnie w rozbudowanych układach powyżej 100-150 m2).
Konsekwencje braku sprzęgła
1. Zaduszenie kotła i szybkie zużycie pompy
Kocioł gazowy zaczyna "taktować" – włącza się i wyłącza. Woda w wymienniku szybko się nagrzewa, ponieważ mała pompa wewnętrzna nie nadąża "wypchnąć" jej do rozległej instalacji podłogowej stawiającej gigantyczny opór. Pompa w kotle pracuje na najwyższych obrotach, co drastycznie skraca jej żywotność (a nowa pompa potrafi kosztować fortunę!).
2. Walka pomp o przepływ
Niektórzy "fachowcy", widząc problem z przepływem, dokładają po prostu za kotłem większą, silniejszą pompę zewnętrzną – wpinając ją szeregowo, bezpośrednio w układ (bez sprzęgła). To gwóźdź do trumny całego układu.
Czerwona flaga: Co się dzieje? Silniejsza pompa w instalacji zaczyna "podkradać" przepływ i zjawiska ciśnieniowe małej pompie w kotle. Obydwie pompy zaczynają na siebie oddziaływać. Układ staje się niestabilny, nie da się go poprawnie wysterować, rachunki za gaz (lub pellet) rosną, a podłoga nadal nagrzewa się nierównomiernie.
Rozwiązanie: Sprzęgło Hydrauliczne rozdziela strumienie

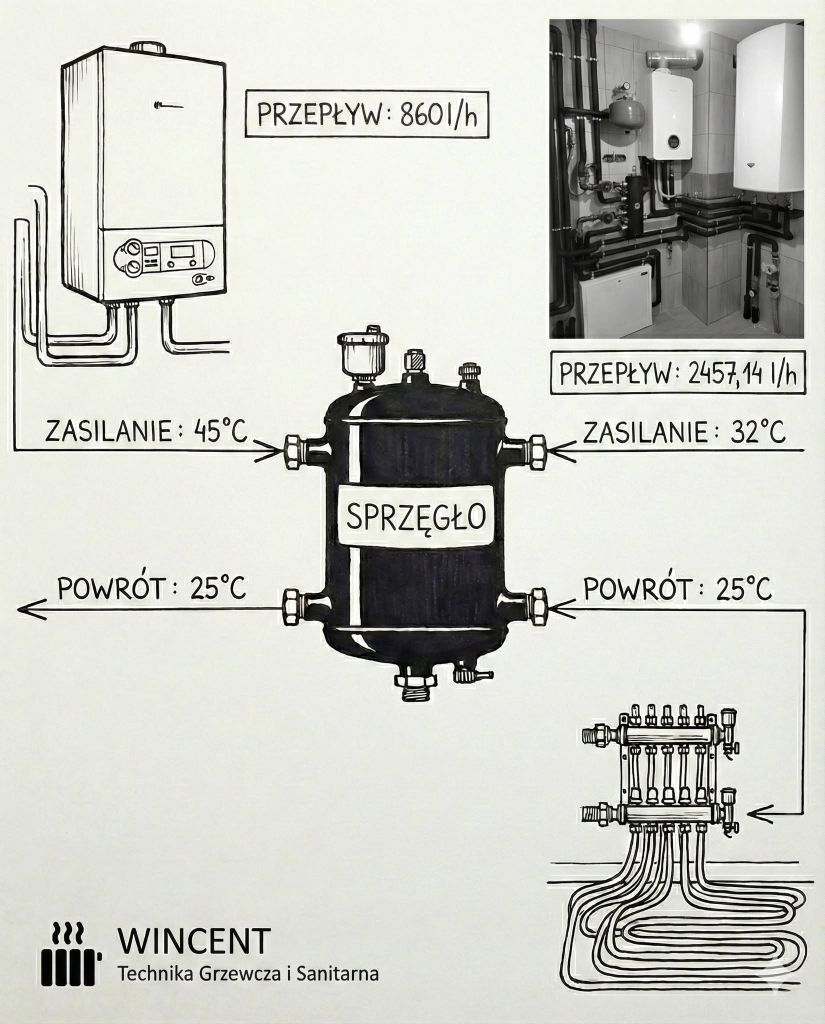

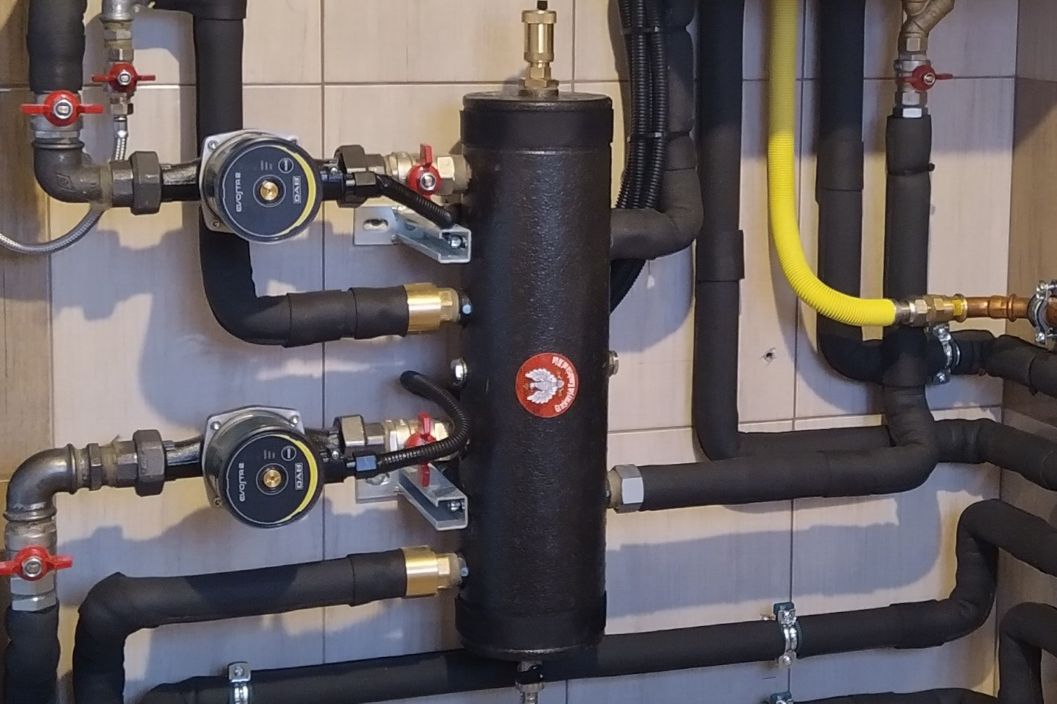

Sprzęgło hydrauliczne to proste urządzenie – pionowa rura/zbiornik o odpowiedniej objętości wpięta pomiędzy źródło ciepła (np. kocioł gazowy) a instalację odbiorczą (rozdzielacze podłogówki).
Tworzy ono "strefę zerowego ciśnienia". Całkowicie rozdziela układy hydraulicznie. Pompa kotłowa dba wtedy wyłącznie o krótki i bezpieczny obieg "kocioł -> sprzęgło", a duża pompa zewnętrzna spokojnie "zasysa" potrzebną ilość ciepłej wody ze sprzęgła i tłoczy ją w długie pętle podłogówki. Żadna z pomp nie obciąża drugiej i nie psuje jej pracy!
